Interactive?Petrophysics测井解释软件模块介绍
基本模块
Interactive?Petrophysics软件的基本模块包括数据库的管理、数据的导入导出、数据接口、曲线编辑与预处理工具、环境校正、基本解释功能、多井功能、二次开发功能等。
数据接口包括与Openworks、Openspirit(Geoframe)、Geolog、Powerlog、Logic、Petrel、ODM、Recall软件的数据接口,这使IP能够直接和这些软件的数据库直接交换数据从而省去了导入导出的操作。
环境校正模块内置了主要测井公司的校正图版。
二次开发功能使用户能够通过多种现代程序语言开发适合自己的程序。?基本模块中的解释功能包括泥质含量、孔隙度、含水饱和度及最终的有效储层厚度解释。?对核磁测井数据的解释功能也包含在基本模块中,IP软件能够对其标准化进而解释,并进行多井间的对比;阵列数据等特殊测井数据能够加载入IP进行解释。

矿物分析模块
矿物分析模块允许用户使用经典的概率分析方法解释从最简单到最复杂的矿物组合。其综合考虑不同测井曲线与矿物类型之间的关系,运用概率方法解释矿物类型并通过解释出的矿物类型重建出测井曲线并与原有曲线进行对比从而保证测井解释的准确性。
解释过程中需要反复调整曲线权重值与不同矿物类型边界值。?对比GeoFrame中的Elan?Plus测井解释模块,矿物分析模块不仅能够实现其参数调整更为方便。

统计分析模块
统计分析模块包括5个子模块,前3个模块(模糊逻辑预测、多线性回归预测、神经网络预测)可以根据其它曲线预测某一曲线,这有利于预测岩芯的渗透性和岩相,同时也可以用来重建丢失的或质量较差的数据。
聚类分析模块可以通过一组测井曲线建立一个电子相,再结合岩心数据即可生成测井相。
主成分分析模块根据曲线的相关性选出最能代表一组目标曲线的曲线,主要的功能是用来进行数据压缩。

蒙特卡罗分析模块
蒙特卡罗分析模块用于分析测井解释中可能存在的误差。?在岩石物理分析中各种误差都是存在的。包括原始测井曲线带来的误差、选择解释参数时带来的误差等。蒙特卡罗分析模块通过在原始数值周围一定取值范围内进行随机取值并进行大量的反复解释计算得出总的误差分析结果。并通过曲线图、散点图和柱状图等图件观察参数之间的相关性及哪些层段的可能误差较大,进而再采取其他手段对可能有误差的参数进行进一步的确定。
台风图可以使解释者注意那些对最终结果有重要影响的参数,这样不会使他们在那些对结果没太大影响的参数上浪费时间。
饱和高度模拟模块
该模块允许用户通过毛管压力数据、计算出的含水饱和度曲线或两者的组合来创建饱和度与油藏高度之间的关系。

4个子模块分别为:毛管压力设置、毛管压力方程、饱和度与油藏高度的关系、含水饱和度与油藏高度方程。
该模块能够同时处理多井不同井段的数据,得出自由水面高度、油气接触界面等数据。
岩石物理模块
IP中的岩石物理模块包含多个子模块,它允许用户根据地震数据的显示校正原始的测井数据。储层中流体的类型可以被改变从而更好的理解其对波阻抗的影响。这一步对于真正理解流体对地震数据的影响是必不可少的。
岩石物理模块包括5个子模块,分别为:?横波速度建立与校验,用于对不同的岩性使用Greenberg-Castagna?公式从声波曲线来创建或校验合成横波速度;
密度曲线估算,用于通过?“Gardner”、“Bellotti等”或“Lindseth”方法从声波曲线中估算出密度曲线;
流体置换;?层状流体置换;
弹性阻抗:使用P.?Connolly在《The?Leading?Edge》(1999)中提出的反演方程计算出弹性阻抗数据。
孔隙压力预测模块
孔隙压力计算模块用于估算井下压力。它使用户可以通过传统测井曲线、钻井数据和导入的地震数据对上覆地层压力、孔隙压力、破裂压力进行建模。也可以作为钻前、钻中、钻后工具来分析和细化模型。
3个子模块包括:
密度估算:使用“Gardner”、“Bellotti等”或“Lindseth”方法从声波曲线估算出密度曲线;?上覆梯度计算:根据密度曲线、平均密度值、数据表或Amoco经验公式计算实时平均上覆梯度和上覆压力曲线;
孔隙和破裂压力梯度计算:IP提供了五种可用的破裂梯度模型:Eaton、Matthews?&?Kelly、Modified?Eaton、Barker?&?Wood和Daines。
电阻率模拟模块
该模块能够根据区域特征,手工或自动校正工具的配置、井眼温度和电阻率特征,输出校正后的曲线曲线。

参数绘图模块
参数绘图模块是一个重要的质量检查工具,它用三维方式显示经过计算的区域的属性如孔隙度、泥质含量及其它解释参数。使用户能够快速的查看数据的分布趋势,发现解释中的异常点。
地层测试分析模块
地层测试模块允许用户加载和分析地层测试数据,该模块在设计时就考虑到了兼容所有的地层测试工具,软件能够进行压降、压恢分析、球形流和径向流分析等。
随钻测井时间数据分析模块
可以实时的加载和分析随钻测井和随钻测量获得的数据,并结合其它模块进行分析。也

可在获得钻进速度后转换为深度。
实时数据接口模块
实时数据链接模块采用斯伦贝谢专用的数据链路技术与斯伦贝谢或其他第三方公司的数据库进行远程连接,并将对应的测井曲线和钻井数据实时转换成IP使用的WITSML格式并调用其它模块进行解释。

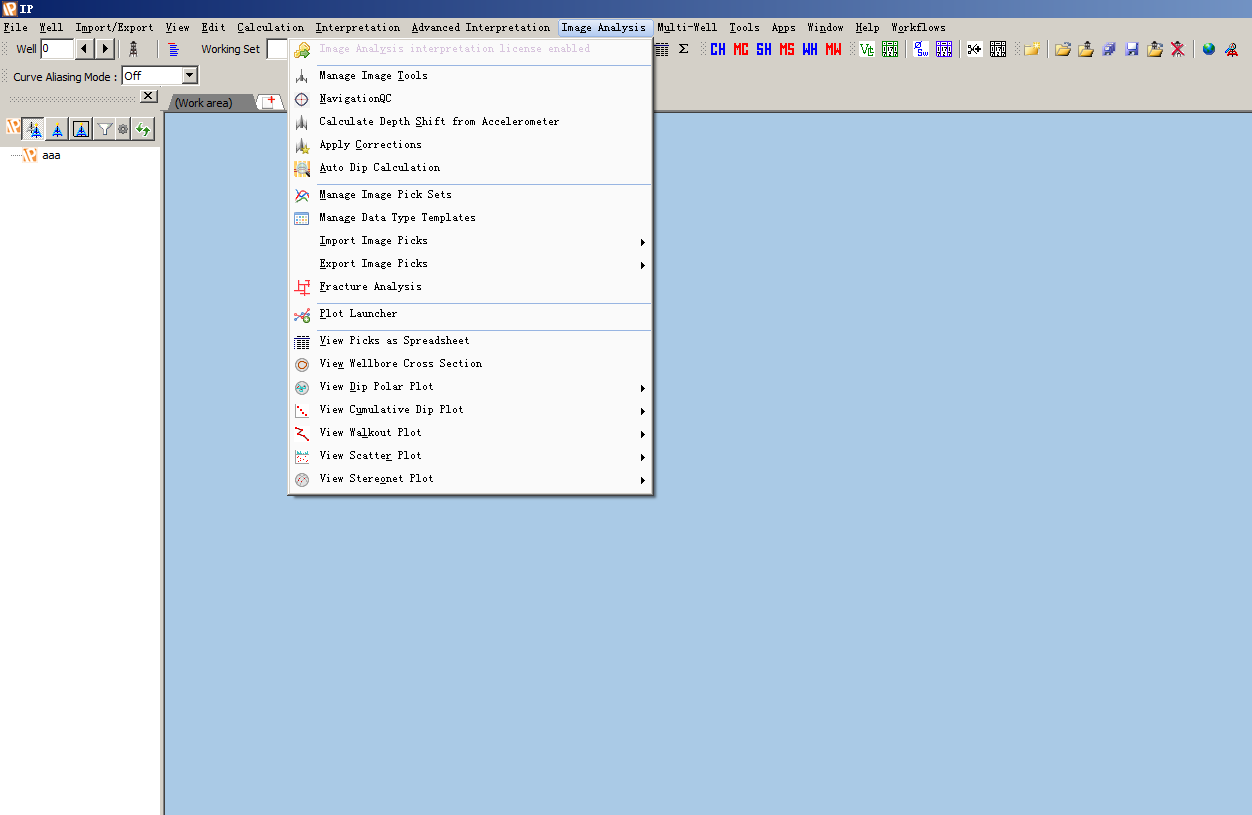

成像数据分析模块
成像测井解释分析功能在IP4.0版本中做了增强并作为独立模块发布,该模块能够对数据进行环境校正,并能进行多种类型的拾取包括断层、地层、化石、孔洞、裂缝、井眼坍塌等。IP还能够根据解释的结果生成玫瑰花图、角度分布图、过井眼轨迹图、走向图等。所有的成像解释工作也都是交互式进行的。
