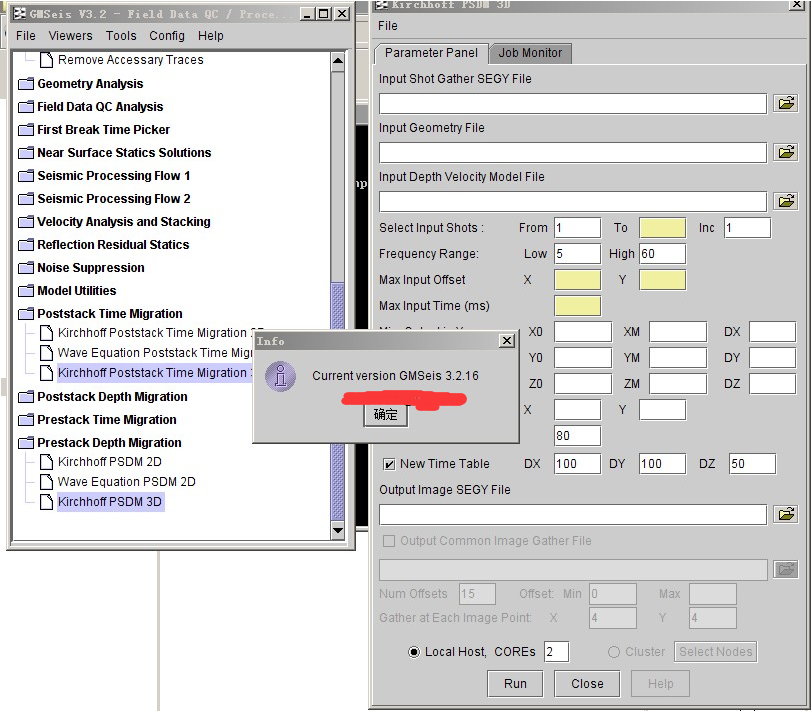

gmseis3216

该软件系统的主要功能和特点如下:

—利用先进的Java 技术开发出来的新一代地震资料处理和质量控制分析系统
—快速的、跨平台的2D/3D 现场和室内软件系统;
—系统包含21 个软件包大约150 个处理及应用模块;
—用户图形界面友好、非常灵活、易学易懂、 操作方便、易于学习和使用
—交互数据分析, 参数优化, 快速的地震道显示;
—快速测试野外处理参数,改善数据处理质量,每天进行初叠加和QC 分析
—多种静校正求解方案:快速准确的全自动初至拾取和灵活方便的交互初至拾
取、折射模型法静校正、层析反演法静校正、折射初至剩余静校正和反射
剩余静校正;
—常规处理功能包括: 反褶积、滤波、顶底切除、NMO、叠加、交互速度分析
及快速的动态叠加和QC 功能;
—复杂构造偏移成像: 叠后时间及深度偏移, 叠前时间及深度偏移;
—快速并行运算:除了能在PC 集群机器上并行运算外,还专门独创性地开发
出能在目前流行的多核PC 机上高速并行运算功能,并行处理超大数据
体,极大提高了即时处理即时显示的效率,节省了时间;
—适应性强:该系统可对陆上和海洋2D/3D 地震资料进行处理和质量控制分析
—软件价格低,硬件成本低,培训时间短, 减少项目的启动费用, 性价比高;
—USB 软件许可方式:不受硬件变化的影响,能灵活方便地安装, 一套软件可
在两种平台(PC 和PC 集群)上运行,节省成本,适合野外流动性强的特点
—支持32 位和64 位结构, 读超大记录,快速的地震道显示,显示道数无限制
—能在 Windows XP/WIN 7 多核和Linux 多CPU 两种操作系统并行运算。

一, 多种静校正求解方案及质量控制分析系统
这是一套完整的2D/3D、2D 弯线、非纵测线及宽线等多种静校正求解方
案及快速的静校正质量控制分析系统,可输入SEG-D、SEG-Y、SEG-2等多
种地震数据格式,还可记SEG-D、SEG-Y数据格式的磁带,灵活的SPS/P190
格式和手工表格方式建立观测系统,并对观测系统进行分析。非常方便的SPS
多组文件输入功能,适用于最终处理和连片处理。
–计算高程静校正量,也可利用静校正文件加载静校正量
–可应用静校正量后,更快速高效地减少定义PMO 的控制点数,减少大量的人力工作量–多核并行运算,利用智能相关能量比方法,快速准确地自动拾取初至,灵活方便的快捷键交互初至拾取,适用于山地和强干扰噪音,操作简单–方便的交互拾取功能,可使用快捷键和快捷按钮功能,提高复杂地区的拾取效率–可加载静校正量后,更易于编辑拾取的初至和质量控制分析,更准确地定义初始速度和拐点的位置–对单个试验炮的初至拉平功能,方便容易地分析如折射波、面波和反射波的速度等–利用接口快速读取GMG 绿山拾取的初至,
ASCII 文件,从SEGY 道头提取初至–合并多个初至文件,实现2D 合并和多块三维的合并,统一计算静校正量–2D/3D 基于高阶快速行进算法的层析反演方法, 求解静校正量,能方便地输出/输入模型底界,对不同的静校正量,进行对比分析,计算两个静校正文件的差
–2D/3D 延迟时折射波模型法求解静校正量
–2D/3D 自适应回归统计方法, 计算折射初至剩余静校正量
–2D/3D CMP 域最大能量法,计算反射剩余静校正量
–直接在单炮上加载静校正量QC 分析
–输出ASCII,CGG,Omega 格式的静校正量和ASCII,Omega 格式的初至时间
–数据库没有2GB 的限制,可做超大三维数据体
延迟时间模型 层析反演速度模型
二,地震资料处理软件系统
1.地震数据显示
显示SEGY 地震文件时没有大小的限制,界面友好,容易调整显示参数,缩小放大,按间隔道和起止时窗显示,显示给定时窗的振幅谱和相位谱。显示和比较多个SEGY 地震文件,显示3D 地震和速度数据体。按In-Line,X-Line 和水平切片方式显示3D 地震数据体。按XY, XZ, YZ 平面显示观测系统。显示和编辑ASCII 文件。方便灵活实用的频谱分析和多种频率扫描显示方式。不需要定义观测系统即可用鼠标确定炮道集和叠加剖面上线性干扰波的速度。
2.SEGY 数据的应用
利用4 级道头关键字把SEGY 数据抽成共炮道集(CSG)和共检波点道集(CRG)数据,能对SEGY 数据进行格式转换、道头运算、修改道头信息、叠加、合并、拆分、叠加SEGY 道集等。
3. 建立观测系统和分析
加载SPS 文件到SEGY 道头并对SPS 文件分析和定义配置文件,可以直接从SEGY 道头提取观测系统数据库,对2D/3D 及弯线观测系统旋转。从SEGY 数据或观测系统数据库检查显示观测系统,达到质量控制和分析的目的。
4.地震数据处理
利用处理模块,交互的QC 处理,显示及调整处理参数,很容易建立和编辑处理流程,包:
–常用的AGC 自动增益控制,道均衡,时间标定和多种重采样方法–多种滤波方法:带通滤波,频率滤波,陷波滤波,F-K 滤波,倾角滤波,中值滤波–多种反褶积和相关方法:DECON 反褶积,FX 频率-空间域反褶积,褶积,相关,自相关–叠前TVSW 时变谱白化, 提高分辨率和压制面波干扰
–NMO 正常时差动校正和LMO 线性动校正
–去掉尖脉冲噪音,提高信噪比
–顶底切除功能
–振幅标定,切除,道头运算
–叠加道集及转换SEGY 数据格式
5.速度分析和叠加剖面显示
抽2D/3D 炮道集到CDP 道集,
显示CDP 点的平面图。交互速度分析应用,可常速度扫描道集,拾取速度,建立RMS 速度模型,进行 NMO 正常时差动校正和CDP 叠加。速度分析软件包具有如下主要功能:–根据需要改变超道集的大小和速度扫描间隔等参数–任意定义要拾取速度点的位置, 以适合复杂地区加密速度点的需求–在叠加剖面和速度场上,Click 左键可自动寻找到最接近已拾取的速度谱位置, 方便地修改速度值–当拾取某个速度谱后, 可即时动态地叠加剖面, 根据需要再直接修改速度谱,QC 叠加成果–按三个百分比显示三个叠加剖面,以便选取更准确的速度谱

–不需要再发送叠加作业,直接输出叠加的SEGY 文件并显示地震剖面

–可选择少量的测线快速QC 叠加或全部数据叠加

–可快速隔炮、隔道及选偏移距叠加,方便对比处理分析

–输出业界不同处理系统的速度库格式
6.2D/3D反射剩余静校正
2D/3D叠加能量法求取反射剩余静校正量并应用到道集,完成CDP叠加。
7.3D叠后噪音压制
FXY 域反褶积,对三维数据体压制随机噪音,提高信噪比和反射层的连续性。
8. 2D/3D 建模
2D/3D模型平滑,重新网格化和显示
速度模型,转换SEGY和模型
9. 2D/3D 叠后时间、深度偏移
2D/3D Kirchhoff 叠后时间、深度偏移和
2D波动方程叠后时间、深度偏移
10.2D/3D叠前时间、深度偏移
2D/3D Kirchhoff 叠前时间、深度偏移
和2D 波动方程叠前时间、深度偏移
三,野外地震资料采集QC分析系统
该系统读入地震数据后,在正式处理数据前,可快速地对采集的地震数据进行多项分析,评价是否达到甲方的要求。

–快速的SPS 观测系统分析,检查炮检点的坐标、测量的高程、井深等
–多种频率扫描显示方式: 水平、垂直、滑动显示
–灵活的多窗口定义频谱分析:
矩形,多边形
l 一个文件多窗口
l 多文件相同窗口
l 相邻多炮
–能量监控分析
–信噪比监控分析
–自相关分析
–子波分析
–F-K 谱分析 野外地震资料采集QC能量分析
另外,小折射和微测井解释应用系统,2D/3D射线追踪模拟及有限差分波
动方程模拟和VSP软件包也正在研发测试中。
我们及时根据用户提出的建议及新功能需求,尽快加入到处理系统中。
综上所述:
GMSeis是更好、 更快、更容易使用的野外和室内近地表静校正解决方案
及地震资料处理软件。
