MetaLink是一套高精度的天然气藏预测软件,其核心技术是WEA(瞬时子波吸收分析)和ODA(广义AVO)。MetaLink与传统的吸收衰减和AVO技术有明显的不同,认为前期地震目标处理和后续地震属性分析、岩性/油气预测应当是一个一体化的过程。
MetaLink一方面研究具有岩石物理意义的油气预测方法,另一方面致力于高保真的振幅恢复及去噪,通过对叠前、叠后地震资料的高精度保幅目标处理,利用瞬时子波吸收分析和广义AVO技术精确预测天然气藏。该软件自2000年进入中国油气勘探软件市场以来,在国内中石油、中石化以及中海油三大石油公司已经有了广泛的应用,并取得很好的效果。

MetaLink包括以下模块:
·ENV:运行环境及数据加载
·WEA:子波能量吸收分析
·ODA:广义AVO分析
·PID:相位反演反褶积
·PMO:相位动校正
·SPR:自动去野值模块
·VFL:矢量陷波去协干扰
·Spectral:子波频谱分析

1、ENV:运行环境及数据加载

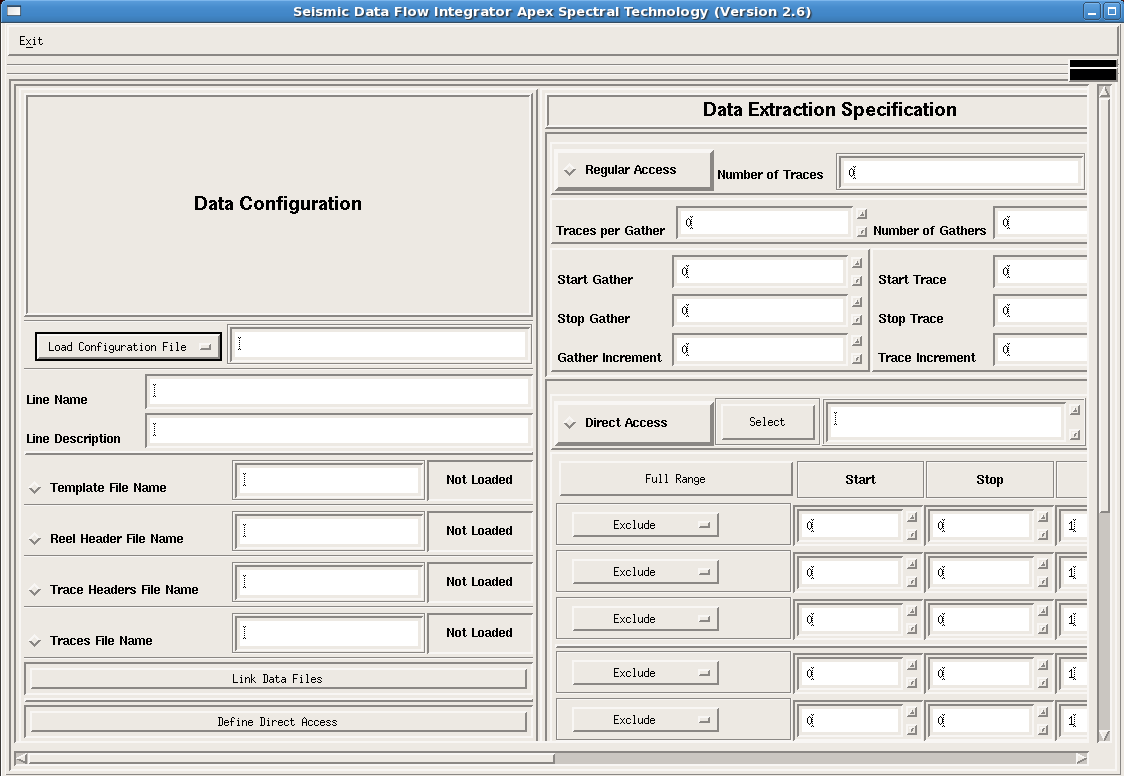

包括磁盘、磁带地震数据输入输出,多窗口数据显示,叠加,批处理及CGM+出图。

2、WEA:子波能量吸收分析
地震反射记录所包含的高频能量散失信息因受反射系数序列的改造而无法被准确描述,只有地震子波能真正反映地层的吸收特征。WEA利用PID技术单道小时窗提取时变、空变的地震子波,再求取瞬时子波能量衰减的垂向分布规律,消除反射系数的干扰,在叠后资料中精确分析出含气储层的吸收异常。

3、ODA:广义AVO分析
提取叠前道集内各种属性随炮检距的变化关系。如振幅、频率、吸收、阻抗等随炮检距变化的梯度、截距及乘积。经过PMO校正后相位得到充分拉平,属性横向变化信息能更加突出,因而可避免AVO分析中的一些陷阱,从而精确落实含气异常。

4、PID:相位反演反褶积
地震记录频谱上,子波相当于平滑的成分,而反射系数及噪声表现为频谱的“毛刺”。由于S(f)=W(f)*Rc(f),取对数后S'(f)=W'(f)+Rc'(f),再经过逆傅立叶变换到时间域(复赛谱)。
子波和反射系数分别位于复赛谱的近、远时端,这样就可设计一个时域滤波器分离出时变、空变子波。子波内包含地震波传播过程中的各种振幅和相位信息,反褶积后可消除多次波及非地表一致性影响,对叠后资料还可达到谱平衡的效果。

5、PMO:相位动校正
PMO是一种无需输入速度的道集内相位拉平方法。在保留道集内每道振幅谱的同时,使用近偏移距道相位谱代替远道的相位谱的方式实现相位拉平。PMO能相对保幅处理展平非双曲线相位,若近偏移距信噪比低,可在NMO、DMO之后作校正(RPMO)。

6、SPR:自动去野值模块
地震资料受各种激发接收条件的影响,个别地震道可能存在野值或能量畸变,但是相位信息仍然有效,因此SPR在带限频率域中搜索野值,使用振幅谱迭代平滑技术恢复振幅,保留相位特征,这样可以最大限度利用地震信息。

7、VFL:矢量陷波去协干扰
传统去协干扰方法均受动态范围低和Gibbs效应的影响而无法达到满意的效果。VFL在FK域设立解析函数H=F(F,K),其滤波器参数为协干扰视倾角φ和预测道数μ,即H=F(φ,μ)。这样就克服了传统FK滤波的缺陷。同时,滤波器动态范围不受信噪比的影响。另一方面,陷波宽度与协干扰慢度(视倾角)成正比,能适应视速度纵横向变化。

8、Spectral:子波频谱分析油气检测
地震反射后接收到的子波包含着丰富的频谱属性信息,这些特性可以在频率域观测到。然而在频率域,反射、谐震和短周期多次波都表现为切口,这些特征严重的影响了地震子波的频谱信号。如果提取了地震子波,并且有效地压制这些干扰信号,地震子波的频谱信号变化就可以观测到。油气流体会产生子波频谱信号变化,并且这些变化可以被测量。
WSB算法的输入数据是子波频谱。当在地震道上滑动研究时窗时,子波频谱显示在频率域,纵坐标是时间,横坐标是频率,颜色表示振幅强度。方法的关键是有效压制反射、调谐效应和短周期多次波引起的响应, 同时求取了反应子波频谱变化的DF、Dlt-F、Alp、SVS变化曲线,在此基础上通过描述地震子波频谱变化来识别油气藏。

成功案例:
某地区断块深层气藏(2.5s),在断层下降盘已钻一口生产气井,对比断层上下盘原始地震剖面(右上图)振幅特征,均表现为强振幅,因此在断层上升盘设计预测井位。但是,能否仅仅根据地震强振幅(亮点)特征来预测气层的存在?
利用MetaLink软件对原始地震数据进行保幅保频处理,在处理过程中没有使用反褶积、谱白化等拓宽频带宽度、提高分辨率等处理手段,以做到最大程度的保真。右中图为处理后的过井地震剖面,振幅特征表现为断层下降盘振幅强,而上升盘相对较弱,与原始叠加剖面振幅特征差别较大,更能突出振幅对气层的真实反映。
在保真处理基础上,利用MetaLink的PID技术在复赛谱内提取地震子波进行WEA瞬时子波吸收分析,在WEA剖面(右下图)上可以明显看出,已知生产气井的三套气层均有相对比较强的吸收(红色),但在断层上升盘吸收非常弱,含气显示差,预测结果与实际钻探结果相符。
