复杂探区近地表建模和校正系统ToModel6.5 7.0 8.0

tomodel6.5_full_pic

tomodel6

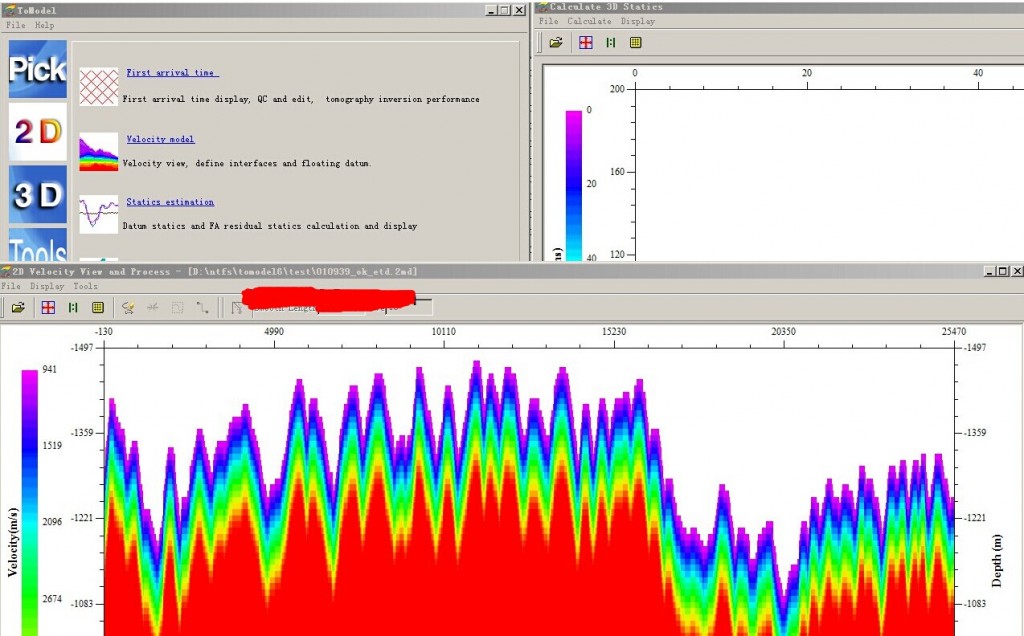

ToModel 6.5
ToModel 7.0
ToModel 8.0

《复杂探区近地表建模和校正系统ToModel》专门针对复杂探区地震勘探而研制,包含二维/三维初至波层析反演和静校正、初至波剩余静校正、综合各种低速带资料的先验信息约束层析反演技术,包含常规的“静态”时移的静校正,也包含“动态”校正的波场延拓技术。ToModel是一个从野外采集到室内处理,多种资料互补,多种算法互补,紧紧围绕以得到准确的近地表速度模型为核心,是解决复杂探区近地表问题的one-stop软件系统。

1.2 特色技术
1.2.1 在提高正、反演的精度和效率方面
1) 采用基于波动方程的快速步进波前追踪技术,可以实现小网格建模,保证了高精度的反演结果,提高了运算的速度和效率。我们曾经在一个星期内,用一台普通的笔记本电脑(奔4,512M内存),完成了某油田近5000公里的二维层析反演和静校正计算。
2) 采用矩形网格建模,而不是正方形,深度方向使用更小的网格,从而在深度方向得到更高的分辨率。
3) 将小波变换应用于层析反演,进一步提高了反演的精度。
4) 在不扩大网格,即不牺牲精度的前提下,为了使用微机能够完成大面积三维层析反演,ToModel特别研发了“无缝拼接”三维层析反演技术。
1.2.2 在保证迭代和反演结果的稳定性方面
采用非线性的反演算法,而不是线性反演,保证得到全局最优解,使得反演结果不依赖于初始速度模型,从而使得反演真正适用于复杂的近地表地区。初始速度模型的建立都是采
第 7 页 共 211 页
用常规折射波方法(如延迟时方法),如果是线性反演,其反演结果与初始速度模型有关系,也就是说,线性反演并没有跳出常规折射波方法的局限性。
1.2.3 在多种算法的综合利用方面
采用层析反演计算中、长波长的静校正量,在此基础上,使用初至波的剩余静校正方法计算短波长静校正量,所以在ToModel中,可以同时解决所有波长的静校正问题。另外,常规的“静”态时移校正计数只适用于存在低降速层而且低降速层不是很厚的地区,当基岩出露地表、低降速层厚或地形起伏幅度很大时,“静”校正本身就会引起很大的误差,所以在ToModel中还提供了“动”态校正的波场延拓技术,可以有效解决这个问题。
1.2.4 在多种数据资料的综合利用方面
人们所能够取得的对地下地质情况的认识严格取决于观测数据。大炮初至由于缺乏准确的近道初至时间而不能得到准确的浅层速度信息,而小折射和微测井能够得到准确的浅层速度信息;ToModel研制的约束层析反演技术可以将后者得到的高精度的浅层速度信息用于大炮初至的层析反演,进而提高了最终反演结果的精度。
1.2.5 在软件的设计和工程化方面
我们始终坚信,除了正确的理论和算法,软件的设计和工程化程度也是其生命力的重要因素。所以,在ToModel中,采用了非常“人性化”的设计,尽量减少用户繁琐的记忆和操作,而且在任何可能的地方都加入了必要的校验功能。
1.3 适用范围
从事地震资料处理特别是复杂探区地震资料采集和处理的有关单位和人员。
1.4 新功能
1. 3D互换差计算.
2. 3D等厚度图显示.
3. 按井深、高程编辑3bt文件.
4. 2md转化成Segy格式.
